Регулятор давления после себя, до себя и перепада давления.
Принцип действия регулятора давления
Принцип работы регулятора давления воды основан на работе мембранной коробки за счет энергии рабочей среды в трубопроводе. Регуляторы давления прямого действия состоят из трех основных элементов: корпуса клапана, мембранного блока и пружинного задатчика. Внутри мембранного блока жестко закреплена чувствительная мембрана, которая делит мембранное пространство на две части. Мембрана жестко закреплена с конусом регулятора, таким образом, воздействуя на мембрану конус клапана закрывает или открывает проходное сечение регулятора и регулирует давление. На мембрану (через импульсную трубку (для регуляторов перепада давления RD122), или непосредственно отбор осуществляется через корпус клапана (как у RD102V и RD103V)) действует рабочая среда (вода, пар или др.), с противоположной стороны мембрана испытывает усилие пружины. Направления давления пружины и рабочей среды определяются типом регулятора давления: «перепада давления», «регулятора давления до себя» или «регулятора после себя».
При равенстве настроенного давления в регуляторе действительному давлению в системе (то есть система находится в равновесии) усилие настроенной пружины равно давлению рабочей среды. Чем выше давление в системе нужно поддерживать, тем больший коэффициент сжатия имеет пружина. При изменении давления в системе, импульс по импульсному трубопроводу напрямую воздействует на мембрану, а та в свою очередь воздействует на конус регулятора. Регулятор при росте давления в зависимости от типа (регулятор давления «до себя» или «после себя) соответственно открывается или закрывается.

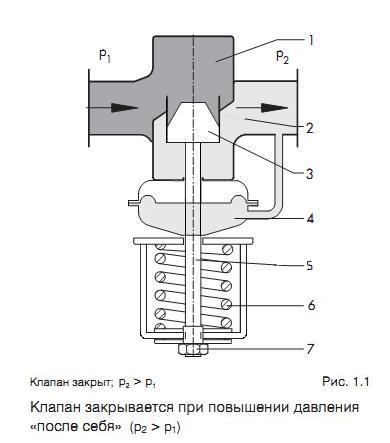

Например, регулятор давления после себя, при отсутствии давления в системе (Рис. 1.1), нормально открыт. При повышении давления и превышении значения, настроенного с помощью настроечной пружины по показаниям манометра за регулятором, конус клапана начинает закрываться до тех пор, пока давление, предварительно установленное с помощью пружинного блока, не станет равно действительному давлению после регулятора.

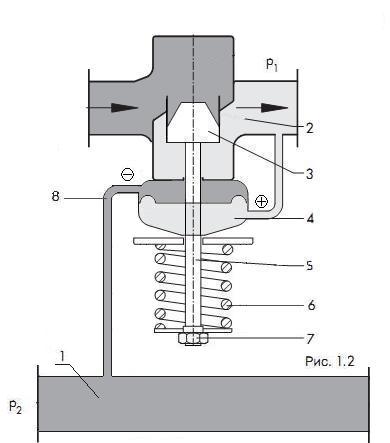

Клапан регулятора давления после себя (Рис. 1.2.) при отсутствии давления нормально открыт. (На рисунке изображена схема установки регулятора на входной ветви). Импульсы давлений подаются через импульсные трубки из прямого (+) и обратного (-) трубопроводов. Данные импульсы воздействуют на мембрану, и (в зависимости от установленного заранее перепада давления с помощью настроечного винта) изменение перепада давления приводит к сдвигу конуса регулятора (3) и его закрытию или открытию до момента, когда величина перепада давления достигнет величины, установленной на пружинном блоке.
