3.5.2.2. Цепи с пассивным давлением в первичной части.
Регулирующая цепь на рис. 3.5.2.2.1. чаще всего используется при применении трехходового регулирующего клапана. Включение применяется как в малых котельных помещения, так и в машинных отделениях.

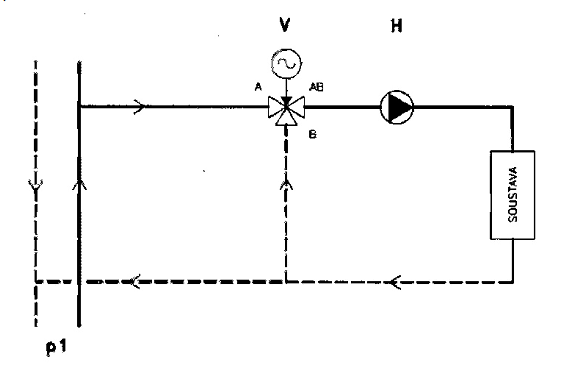

Рис. 3.5.2.2.1. Схема регулирования трехходовым клапаном.
Aвторитет определяется из отношения:
.
Напор циркуляционного насоса H рассчитан на потерю давления секундарной части, включая регулирующий клапан V, и потери давления первичной части сети p1.
Регулирующая цепь (рис. 3.5.2.2.2.) является частым включением, когда в секундарной цепи температура подводящей воды постоянно ниже, чем в первичной. Применяется там, где
, то есть чаще всего для напольного отопления.

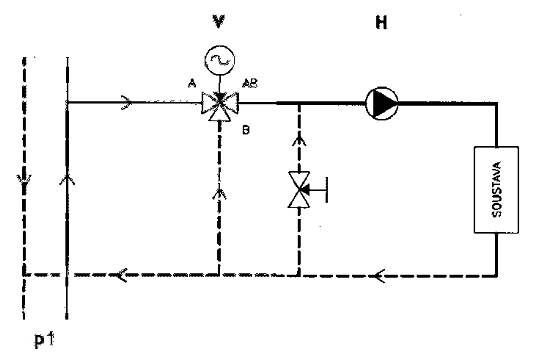

Рис. 3.5.2.2.2. Схема регулирования трехходовым клапаном для напольного отопления.
Aвторитет вентиля определен как: .
Для всей цепи действителен баланс
массовый:
тепловой:
, где
.
Ручной регулирующий клапан установлен на потерю давления при массовом расходе. Напор циркуляционного насоса H рассчитан на общую потерю давления секундарной части, регулирующего клапана V и потерю давления p1.
