4.3. Регулирующие клапаны и регуляторы давления ряда 102 и 103.





Постоянными (и первыми собственными изделиями) в ассортименте LDM являются вентили типоряда RV 102 и RV 103. Они представляют собой вентили PN 16, предназначенные для применения в отоплении (тепловодное и горячеводное, RV 102 также для паровой системы) и вентиляционной технике или в других областях, если позволяют использованные для их изготовления материалы с точки зрения коррозии и химической стойкости.

Конструкция арматуры трехходовая, благодаря цилиндрическому конусу с вырезами, регулирующий клапан может работать как смесительный и распределительный. Простой заглушкой одного хода преобразуем в двухходовую арматуру, прямую или угловую. Регулирующий клапаны RV 102 изготовлены из бронзы, с нарезными присоединительными патрубками (рис. 4.3.1), исполнение RV 103 отличается фланцевым корпусом из серого чугуна (рис. 4.3.2). Остальные детали подобные (латунный корпус и тяга из нержавеющей стали), совпадают также и основные технические параметры обоих исполнений. Расходная характеристика стандартно линейная, поставляется и равнопроцентная характеристика в прямой ветви. Оба типоряда изготавливаются с диаметрами DN15 до DN50.

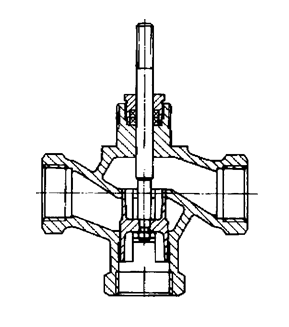

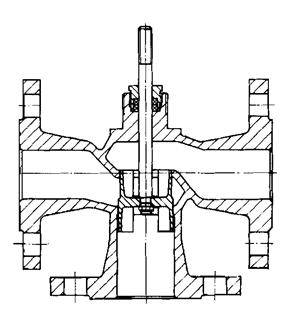

Рис. 4.3.1. Регулирующий клапан RV 102		Рис. 4.3.2. Регулирующий клапан RV 103



Вентили могут быть снабжены маховиком, но чаще электромеханическим или электрогидравлическим тяговым приводом, позволяющим в зависимости от желания осуществлять трехпропорциональное или непрерывное управление, включая аврийную функцию. Имеется широкая шкала чешских и иностранных приводов, которыми можно укомплектовать клапаны по желанию заказчика.

Функциональное составление типового номера позволяет точно специфицировать параметры данной арматуры и ее обратное декодирование (таб. 4.4.).



			XX	XXX	XXX	XX	XX	XX	' XXX	XX
1. Вентиль		Регулирующий клапан	RV
2. Обозначение типа		Вентиль из латуни		102
		Вентиль из серого чугуна		103
3. Тип управления Производитель		Електромеханические приводы			Е
		Електрогидравлические приводы			H
		Маховик			R
		Landis & Staefa (Siemens)			Lx
		Sauter			Sx
		Johnson Controls			Сх
		Belimo			Вх
		ZPA Nova Paka			Nх
		Ekorex			Rx
4. Исполнение	Для RV 102	Резьбовое двухходовое прямое				1
		Резьбовое двухходовое угловое				2
		Резьбовое трехходовое смесительное				3
	Для RV 103	Фланцевое двухходовое прямое				4
		Фланцевое двухходовое угловое				5
		Фланцевое трехходовое смесительное				6
5. Материал корпуса		Серый чугун				3
		Латунь				5
6. Расходная характеристика		Линейная					1
		Равнопроцентная					2
7. Kvs		Ном. столбика согласно таб. Kvs коэф.					X
8. Условнре давл.		PN 16						16
9. Рабочая темп. °С									140
10. Условный проход		DN								XX



На базе регулирующих клапанов RV 102 и RV 103 были созданы регуляторы давления прямого действия. Регуляторы давления на выходе (редукционные клапаны) обозначаются RV 102 V (V - выход) и RD 103 V (рис. 4.3.3), регулирующие вентили для регулирования дифференциального давления обозначаются RD 102 D (D - дифференциальное) и RD 103 D (рис. 4.3.4).



Имеются в виду пропорциональные регуляторы прямого действия (без вспомогательной энергии), управляемые протекающей средой. Их преимущество заключается в стабильной работе, благодаря разгруженному конусу, и в высокой плотности затвора, который достигается при использовании торообразного кольца из материала EPDM на уплотнительной поверхности седла. Материал рабочей мембраны позволяет применять данную арматуру при температуре до 140С.

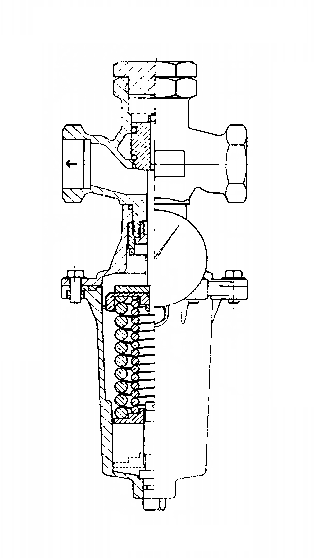

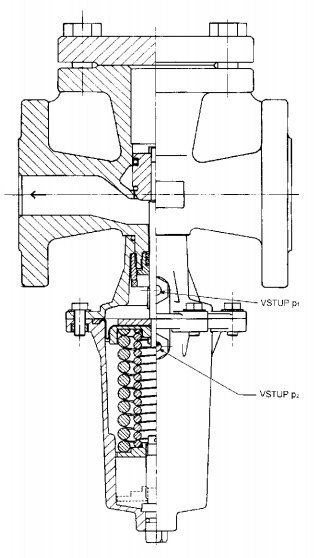

Регулятор давления после себя RD 102 V		Регулятор перепада давления RD 103 D



Диапазоны давления этой арматуры указаны в таб. 4.5



			XX	XXX	XXX	XX	XXX	XX
1. Вентиль		Регулятор давления после себя прямого действия	RD
2. Обозначение типа		Вентиль из латуни		102
		Вентиль из серого чугуна		103
3. Функция		Регулятор давления на выходе			V
		Регулятор дифференциального давления			D
4. Исполнение	V	Спрямым входом редуцированного давления			1
		С входом давления из отбора из трубопровода			2
	D	Без манометров			3
		С манометрами			4
5. Диапазон установки дифференц. давления		0,04 до 0,1 МПа			1
		0,08 до 0,З МПа			2
		0,2 до 0,65 МРа			3
		0,3 до 1,0 МПа			4
6. Условнре давл.		PN 16				16
7. Рабочая темп. °С							140
8. Условный проход		DN						XX



Таб. 4.5. Диапазон настройки давления регулятор давления RD.
