8.3. Размещение клапанов LDM на угольной электростанции.
На упрощенной схеме 200 мегаватного производственного блока теплоэлектростанции (рис. 8.3.1.) наглядно продемонстрировано практическое применение клапнов LDM для энергетики. В следующей таблице (таб. 8.3.1) содержатся пояснения к позициям на рис. 8.3.1.
| Позиция | Тип | DN | Применение |
| 1 | G 45 115 516 | 300 | Ochoz BÚK |
| 2 | G 45 115 516 | 300 | Ochoz SF |
| 3 | G 40 115 540 / RV 220 | 100 | Опресненная вода для конденсата |
| 4 | G 45 115 540 | 200 | Дополнение конденсатора из ZN |
| 5 | G 40 115 540 / RV 220 | 150 | Рециркуляция PČ |
| 6 | G 40 115 540 / RV 220 | 100 | Конденсат из в NTO5 NTO4 |
| 7 | G 45 115 540 | 200 | Конденсат из в конденсатор NTO3 |
| 8 | G 40 115 540 / RV 220 | 150 | Конденсат из в NTO4 NTO3 |
| 9 | G 40 115 540 / RV 220 | 150 | Конденсат из в NTO5 EPK |
| 10 | G 45 115 540 | 300 | RS POV пар на |
| 11 | G 40 115 540 / RV 220 / RV 501 | 15 | Впрыскивание охлаждающей воды RS POV |
| 12 | G 40 115 540 / RV 220 | 100 | Конденсат из в VTO1 EPK |
| 13 | G 45 115 5100 / RV 501 | 100 | Конденсат из в VTO2 VTO1 |
| 14 | G 40 115 540 / RV 220 / RV 501 | 150 | Конденсат из в VTO1 NNV |
| 15 | G 40 115 540 / RV 220 | 100 | Дополнение ZN |
| 16 | G 40 115 540 | 200 | Ochoz KC II |
| 17 | G 40 115 540 / RV 220 / RV 501 | 25 | Впрыскивание RCHS |
| 18 | G 40 115 540 / RV 220 / RV 501 | 15 | Впрыскивание малой RCHS |
| 19 | G 46 125 5100 | 200 / 300 | RCHS |
| 20 | G 46 125 5100 | 100 / 200 | RCHS малая |
| 21 | G 45 125 540 | 300 | Регулирование уровня NNV |
| 22 | G 92 225 2400 | 150 | Запускающий вентиль |
| 23 | RV 803 E 4253 | 50 | Впрыскивание и перегреватель VT ST |
| 24 | IPV SiZ 1508 | 300 / 50 | NNV |
| 25 | IPV SiZ 1508 | 50 / 80 | VT цепь, испаритель |
| 26 | G 47 125 2500 | 300 | Питательный клапан |
Таб. 8.3.1. Пояснение к оборудованию 200 МВт блока.

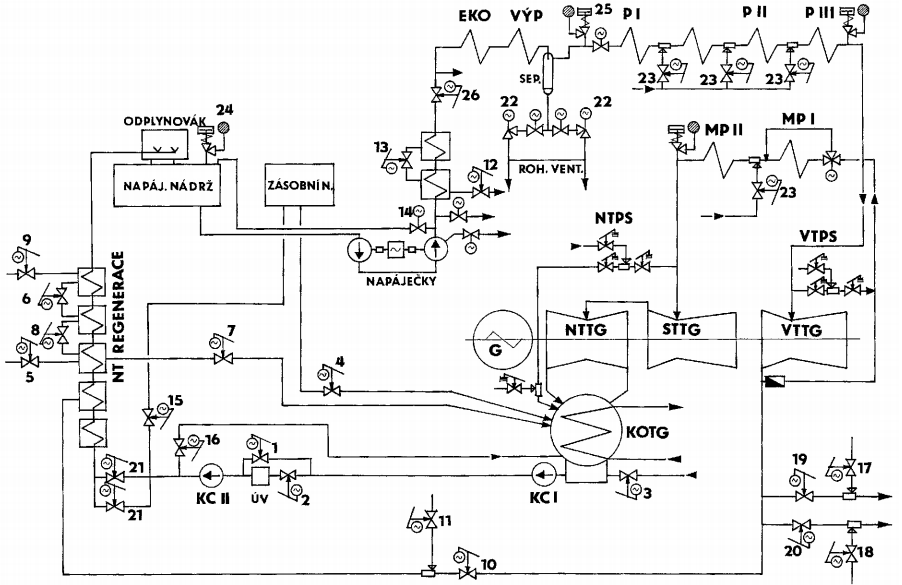

Рис. 8.3.1. Применение клапанов LDM на блоке электростанции 200 МВт.
